Le guide complet des condensateurs refroidis à l'eau : améliorer les performances et la longévité

Comprendre les principes fondamentaux des condensateurs refroidis à l'eau

Les condensateurs refroidis à l'eau représentent une avancée cruciale dans la gestion de l'énergie thermique au sein des systèmes électroniques et électriques de haute puissance. Contrairement à leurs homologues refroidis par air, ces composants spécialisés utilisent les propriétés supérieures de transfert de chaleur de l'eau pour dissiper l'excès de chaleur, maintenant ainsi des températures de fonctionnement optimales et garantissant une fiabilité et des performances inégalées dans les applications exigeantes.

Qu’est-ce qu’un condensateur refroidi à l’eau exactement ?

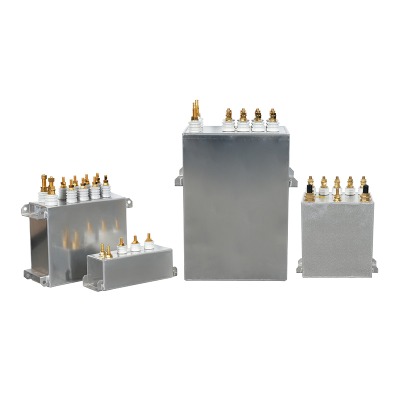

Un condensateur refroidi à l'eau est un composant électronique passif conçu pour stocker et libérer de l'énergie électrique, intégré à un mécanisme de refroidissement interne qui fait circuler l'eau pour éliminer la chaleur générée pendant son fonctionnement. Cette conception est primordiale dans les applications où des courants d'ondulation élevés et des cycles de charge-décharge rapides génèrent une charge thermique importante qui, si rien n'est fait, peut dégrader les matériaux diélectriques, augmenter la résistance série équivalente (ESR) et finalement conduire à une défaillance prématurée. Le principe de base repose sur le fait que l’eau a une capacité thermique spécifique et une conductivité thermique beaucoup plus élevées que l’air, ce qui lui permet d’absorber et d’évacuer la chaleur beaucoup plus efficacement.

La construction implique généralement un boîtier métallique, souvent en cuivre ou en aluminium, qui contient l'élément condensateur (une combinaison d'électrodes et de diélectrique). Ce boîtier est conçu avec un labyrinthe interne ou des canaux qui permettent au liquide de refroidissement de s'écouler à proximité immédiate des pièces génératrices de chaleur. Les ports d'entrée et de sortie sont équipés pour la connexion à un système de refroidissement externe. L'ensemble de cet ensemble est hermétiquement scellé pour empêcher toute fuite de liquide de refroidissement dans l'élément du condensateur ou vice versa. Le choix du liquide de refroidissement peut varier ; alors que l'eau déminéralisée est courante en raison de ses excellentes propriétés thermiques et de sa faible conductivité électrique, des mélanges avec du glycol ou d'autres inhibiteurs sont parfois utilisés pour empêcher le gel ou la corrosion.

Le rôle critique du refroidissement dans le fonctionnement des condensateurs

La chaleur est le principal ennemi de tout condensateur. La durée de vie d'un condensateur est inversement proportionnelle à sa température de fonctionnement ; pour chaque augmentation de 10°C au-dessus de sa température nominale, la durée de vie opérationnelle est généralement réduite de moitié. Cette loi d’Arrhenius des taux de défaillance souligne l’importance d’une gestion thermique efficace. Dans les condensateurs refroidis à l'eau, le système de refroidissement actif neutralise directement cette dégradation thermique. En maintenant la température à cœur dans des limites sûres, ces condensateurs peuvent :

• Maintenir des valeurs nominales de courant d'ondulation plus élevées sans déclassement.
• Maintenez des valeurs de capacité et d'ESR stables sur une période plus longue.
• Fonctionne de manière fiable dans des environnements à température ambiante élevée.
• Obtenez une durée de vie nettement plus longue par rapport aux unités refroidies par air de même valeur.

Cela les rend indispensables dans les scénarios où la panne n’est pas une option et où les méthodes de refroidissement passives sont tout simplement insuffisantes.

Principaux avantages de la mise en œuvre du refroidissement par eau dans les systèmes capacitifs

L'intégration de la technologie de refroidissement par eau dans les condensateurs apporte une multitude d'avantages qui se traduisent directement par des améliorations au niveau du système. Ces avantages sont particulièrement prononcés dans les applications à haute densité de puissance où l'espace est limité et où l'efficacité est primordiale.

Gestion thermique et densité de puissance supérieures

L’avantage le plus significatif est l’amélioration spectaculaire de la dissipation thermique. La conductivité thermique de l'eau est environ 25 fois supérieure à celle de l'air et sa capacité thermique spécifique est environ quatre fois supérieure. Cela signifie qu'un système de refroidissement par eau peut éliminer la même quantité de chaleur avec un débit volumique beaucoup plus faible et une augmentation de température plus faible dans le liquide de refroidissement lui-même. Par conséquent, condensateur refroidi à l'eau pour onduleur haute puissance les systèmes peuvent être conçus pour être plus compacts tout en gérant la même puissance, ou peuvent gérer une puissance nettement plus élevée dans le même facteur de forme. Cela conduit à une augmentation globale de la densité de puissance de l’ensemble du système, un facteur crucial dans l’électronique moderne comme les onduleurs d’énergie renouvelable et les entraînements de moteurs industriels.

Fiabilité et durée de vie opérationnelle améliorées

En maintenant constamment des températures de fonctionnement plus basses, les condensateurs refroidis à l'eau subissent moins de contraintes thermiques. Les processus électrochimiques conduisant à l’évaporation de l’électrolyte et à la dégradation progressive du diélectrique sont considérablement ralentis. Cela entraîne une dérive plus lente des paramètres clés tels que la capacité et l'ESR au fil du temps. Par exemple, là où un condensateur standard peut constater une perte de capacité de 20 % après 10 000 heures à 85 °C, un équivalent refroidi à l'eau fonctionnant à 55 °C peut présenter une perte de seulement 5 % après la même durée, doublant voire triplant la durée de vie utile du composant et réduisant le coût total de possession grâce à des remplacements moins fréquents.

Sélection du condensateur refroidi à l'eau adapté à votre application

Le choix d'un condensateur refroidi à l'eau approprié est un processus nuancé qui nécessite un examen attentif des paramètres électriques, thermiques et mécaniques. Un faux pas dans la sélection peut entraîner des performances insuffisantes ou une défaillance du système.

Paramètres électriques critiques

Les principales spécifications électriques restent la capacité (µF), la tension nominale (VDC) et le courant d'ondulation (Arms). Cependant, avec le refroidissement, la capacité du courant ondulatoire est considérablement améliorée. Il est essentiel de consulter les fiches techniques du fabricant pour comprendre le courant d'ondulation nominal à différents débits et températures de liquide de refroidissement. Le condensateur refroidi à l'eau à faible ESR est particulièrement recherché pour des applications telles que les convertisseurs de fréquence et le chauffage par induction, car un faible ESR minimise la génération de chaleur intrinsèque (pertes I²R), facilitant ainsi le travail du système de refroidissement et améliorant l'efficacité globale. De plus, la valeur de capacité doit être stable sur la plage de fréquence et de température prévue pour l'application.

Considérations thermiques et mécaniques

La résistance thermique du noyau du condensateur au liquide de refroidissement (Rth) est un facteur de mérite clé. Un Rth inférieur indique une conception plus efficace qui transfère plus efficacement la chaleur dans le liquide de refroidissement. Ce paramètre dépend de la construction interne, des matériaux utilisés et du débit du liquide de refroidissement. Le débit requis et la chute de pression à travers le condensateur doivent être compatibles avec la pompe du système de refroidissement existant. Physiquement, les types de connecteurs (ports filetés pour tuyaux) et leur orientation doivent être compatibles avec l'agencement du système. Par exemple, un condensateur compact refroidi à l'eau pour le chauffage par induction doit non seulement avoir les bonnes spécifications électriques, mais également un facteur de forme qui s'intègre dans les espaces souvent exigus d'une alimentation électrique pour chauffage par induction.

Diverses applications industrielles des condensateurs refroidis à l'eau

Les avantages uniques des condensateurs refroidis à l’eau en font le composant de choix dans un large éventail d’industries lourdes. Leur capacité à gérer des contraintes électriques extrêmes tout en restant froids est à la base de la fiabilité de nombreuses technologies modernes.

Electronique de puissance et énergies renouvelables

Dans le domaine des énergies renouvelables, les onduleurs solaires et éoliens à grande échelle convertissent le courant continu en courant alternatif compatible avec le réseau. Ce processus implique des fréquences de commutation élevées et des courants d'ondulation importants dans les condensateurs du circuit intermédiaire. Ici, condensateur de liaison CC refroidi à l'eau les unités sont déployées pour assurer la stabilité et la longévité. Ils gèrent les courants ondulatoires élevés tandis que le refroidissement intégré les maintient à une température stable, évitant ainsi l'emballement thermique et garantissant des décennies de service fiable avec un minimum de maintenance, ce qui est crucial pour les installations éloignées et inaccessibles comme les parcs éoliens offshore.

Processus industriels de chauffage et de fusion

Les systèmes de chauffage et de fusion par induction fonctionnent à des fréquences élevées (de kHz à MHz) et à des niveaux de puissance très élevés (souvent de l'ordre du mégawatt). Les condensateurs réservoir utilisés dans les circuits résonants de ces systèmes sont soumis à d'énormes courants et à des champs électromagnétiques intenses. Un condensateur refroidi à l'eau industriel pour four de fusion est spécialement conçu pour cet environnement difficile. Sa construction robuste et son refroidissement efficace empêchent la rupture diélectrique sous des contraintes électriques et thermiques extrêmes, permettant un fonctionnement continu dans les fonderies et les usines de transformation des métaux pour la fusion, le forgeage et le traitement thermique des métaux.

Équipement médical et scientifique

Les applications à haute puissance ne se limitent pas à l’industrie lourde. Les équipements tels que les appareils d’imagerie par résonance magnétique (IRM) et les accélérateurs de particules nécessitent des systèmes électriques extrêmement stables et puissants. Des condensateurs refroidis à l'eau sont utilisés dans les amplificateurs à gradient et les amplificateurs RF de ces équipements, où leur stabilité et leur fiabilité sont non négociables pour garantir des diagnostics et des mesures scientifiques précis.

Une analyse comparative : refroidissement par eau et refroidissement par air pour les condensateurs

Pour vraiment apprécier la proposition de valeur des condensateurs refroidis à l'eau, une comparaison directe avec les méthodes traditionnelles refroidies par air est essentielle. Les différences sont substantielles et affectent presque tous les aspects de la conception et du fonctionnement du système.

Le tableau suivant présente les principales distinctions entre ces deux méthodologies de refroidissement :

Comme le montre le tableau, le choix ne porte pas sur ce qui est universellement meilleur, mais sur ce qui est le plus approprié à une application spécifique. Le refroidissement par eau est le choix sans équivoque pour repousser les limites de la puissance et de la fiabilité.

Meilleures pratiques d’installation, de maintenance et d’intégration système

Une installation correcte et un entretien assidu sont primordiaux pour tirer pleinement parti des avantages et de la longévité d'un condensateur refroidi à l'eau. Négliger ces aspects peut entraîner des fuites, des colmatages, de la corrosion et des pannes catastrophiques.

Techniques d'installation appropriées

Le montage mécanique doit être sécurisé mais ne doit pas déformer le boîtier du condensateur, car cela pourrait stresser les soudures et les joints. Il est essentiel de suivre les valeurs de couple spécifiées par le fabricant pour tout matériel de montage. Les raccordements de plomberie nécessitent une attention particulière. Utilisez des joints appropriés (par exemple, des joints toriques, des rondelles) et évitez de trop serrer les raccords, ce qui pourrait endommager les ports. Le condensateur doit être positionné de manière à ce que l'air puisse être facilement purgé de ses canaux internes pendant le remplissage du système. Idéalement, les ports devraient être orientés verticalement vers le haut. La boucle de refroidissement doit inclure un filtre pour piéger les particules qui pourraient obstruer les passages internes étroits du condensateur.

Maintenance et surveillance continue

Un programme de maintenance préventive est essentiel. La qualité du liquide de refroidissement doit être vérifiée régulièrement, notamment le niveau de pH, la conductivité électrique et la présence d'inhibiteurs. Un liquide de refroidissement dégradé peut entraîner une corrosion interne et un placage, ce qui réduit considérablement l'efficacité du refroidissement et peut provoquer des courts-circuits électriques. Le système doit être périodiquement rincé et rempli avec un liquide de refroidissement frais et approprié (par exemple, de l'eau déminéralisée avec des additifs anticorrosion). Inspectez régulièrement tous les tuyaux, colliers et raccords pour détecter tout signe d'usure, de fissuration ou de fuite. La surveillance de la température du liquide de refroidissement entrant et sortant du condensateur peut fournir des informations de diagnostic précieuses ; un delta-T croissant (différence de température) peut indiquer un débit réduit en raison d'un colmatage ou d'un problème de pompe, ou une augmentation de la génération de chaleur du condensateur lui-même, signalant une panne potentielle imminente.

Dépannage des problèmes courants dans les systèmes de condensateurs refroidis à l'eau

Même avec une conception et une installation parfaites, des problèmes peuvent survenir. Comprendre comment diagnostiquer les problèmes courants est essentiel pour minimiser les temps d’arrêt.

Identifier et résoudre les fuites de liquide de refroidissement

Une fuite est le mode de défaillance le plus immédiat et le plus évident. Si du liquide de refroidissement est détecté, le système doit être arrêté immédiatement pour éviter d'endommager les composants électriques. Inspectez visuellement toutes les connexions externes et le corps du condensateur pour détecter la source. Les fuites mineures au niveau des raccords peuvent souvent être résolues en resserrant le raccord ou en remplaçant un joint. Cependant, si la fuite provient du corps du condensateur lui-même (fissure ou soudure défaillante), l'appareil doit être remplacé. L’utilisation d’un testeur de pression sur la boucle de refroidissement pendant la maintenance peut aider à identifier les fuites lentes qui ne sont pas immédiatement visibles.

Remédier aux performances de refroidissement réduites

Si le condensateur chauffe plus que d’habitude, la cause première est souvent liée au système de refroidissement et non au condensateur. Tout d’abord, vérifiez le débit du liquide de refroidissement ; un filtre obstrué, une pompe défaillante ou un sas dans la boucle peuvent réduire considérablement le débit. Ensuite, vérifiez la qualité du liquide de refroidissement ; Un liquide de refroidissement encrassé à haute conductivité ou à croissance biologique peut déposer du tartre sur les surfaces internes, agissant comme un isolant thermique. L'échangeur de chaleur externe (radiateur) doit également être inspecté pour s'assurer qu'il rejette efficacement la chaleur dans l'environnement (par exemple, s'il n'est pas obstrué par de la poussière). Si tout cela est exclu, le condensateur lui-même peut être défaillant, se manifestant par une augmentation de la résistance série équivalente (ESR), qui génère plus de chaleur pour le même courant. La mesure de l'ESR du condensateur peut le confirmer.

L'avenir de la technologie de refroidissement des condensateurs

L'évolution de condensateurs refroidis à l'eau est en cours, motivé par la demande incessante d’une puissance plus élevée, d’une taille plus petite et d’une plus grande fiabilité. Les tendances futures pointent vers l’intégration de fonctionnalités de surveillance intelligente directement dans l’ensemble condensateur. Des capteurs permettant de mesurer en temps réel la température interne, la pression et même l'ESR pourraient fournir des données de maintenance prédictive, alertant les contrôleurs du système des problèmes imminents avant qu'ils n'entraînent des temps d'arrêt. De plus, la recherche sur de nouveaux matériaux diélectriques présentant des pertes intrinsèquement plus faibles et une tolérance à la température plus élevée fonctionnera en synergie avec des techniques de refroidissement avancées pour créer la prochaine génération de solutions de stockage d'énergie capacitif de très haute puissance.
