Un guide complet des condensateurs du film DC: sélection, applications et avantages

Comprendre les condensateurs de films DC et leur fonctionnalité centrale

Les condensateurs de films DC représentent une catégorie critique de composants électroniques passifs spécifiquement conçus pour une utilisation dans les circuits de courant direct (DC). Contrairement à leurs homologues électrolytiques, ces condensateurs utilisent un film plastique mince comme matériau diélectrique, qui est méticuleusement métallisé ou équipé d'électrodes en papier d'aluminium. Cette construction fondamentale est la source de leur stabilité, de leur fiabilité et de leurs excellentes caractéristiques électriques. Ils sont indispensables dans une vaste gamme d'applications, du filtrage et de la suppression du bruit aux circuits de stockage d'énergie et de snibber. Le terme Manufacture de condensateur de films DC signifie une installation de production spécialisée dédiée à l'ingénierie et à la fabrication précises de ces composants, en se concentrant sur un contrôle de qualité strict pour répondre aux exigences exigeantes de l'électronique moderne. Comprendre les propriétés intrinsèques de ces condensateurs est la première étape vers la mise à profit de leur plein potentiel dans toute conception.

Propriétés électriques clés

Les performances d'un condensateur de films CC sont définies par plusieurs propriétés électriques clés que les ingénieurs doivent prendre en considération attentivement pendant le processus de sélection. Ces paramètres influencent directement la façon dont le condensateur se comportera dans un circuit et si elle remplira efficacement sa fonction prévue sur toute sa durée de vie opérationnelle.

• Valeur de capacité et tolérance: Cela indique la quantité d'énergie électrique que le condensateur peut stocker. Les condensateurs de film sont disponibles dans une large gamme de valeurs, généralement des pifarades (PF) aux microfarades (μF). La tolérance spécifie l'écart admissible par rapport à la valeur de capacité nominale indiquée, qui est souvent serrée pour les types de films (par exemple, ± 1%, ± 5%).
• Tension nominale (tension de travail CC): Il s'agit de la tension CC continue maximale qui peut être appliquée au condensateur sans risquer de risque. Il est crucial de sélectionner un condensateur avec une cote de tension qui dépasse la tension maximale attendue dans le circuit, y compris tous les transitoires ou pointes, pour assurer la fiabilité à long terme.
• Facteur de dissipation (df) ou tan Δ: Ce paramètre mesure la perte d'énergie inhérente au sein du condensateur. Un facteur de dissipation plus faible est toujours souhaitable, car il indique une efficacité plus élevée et moins d'auto-chauffage, ce qui est particulièrement important dans les applications à haute fréquence ou à haute puissance.
• Résistance à l'isolation (IR): Cela mesure la résistance du matériau diélectrique au courant de fuite. Une forte résistance à l'isolation est une caractéristique des condensateurs de film de qualité, assurant une perte d'énergie minimale par des fuites au fil du temps.
• Résistance aux séries équivalentes (ESR): Bien que généralement très faible en condensateurs de film, l'ESR est la résistance efficace en série avec le condensateur qui explique toutes les pertes. Low ESR est essentiel pour les applications impliquant des courants d'ondulation élevés, comme dans les alimentations de commutation.

Sélection du bon condensateur de films CC pour votre projet

Choisir le condensateur de films CC optimal est un processus nuancé qui s'étend au-delà de la simple correspondance et des cotes de tension. Cela implique une compréhension approfondie de l'environnement, des contraintes électriques et des attentes de performance de l'application. Un faux pas dans la sélection peut entraîner une défaillance prématurée, un dysfonctionnement du circuit ou un fonctionnement inefficace. Par conséquent, une approche systématique est requise, pesant les avantages et les limites de différents films diélectriques par rapport aux demandes spécifiques du projet. Cette section vous guidera à travers les facteurs de prise de décision critiques, vous aidant à naviguer dans le processus de sélection en toute confiance et à garantir que le composant que vous choisissez non seulement s'adapte non seulement au schéma, mais excelle également dans son opération réelle.

Comparaison des types de films diélectriques communs

Le type de film plastique utilisé comme diélectrique est le principal différenciateur entre divers condensateurs de films CC. Chaque matériau offre un ensemble unique de compromis entre le coût, la taille, les propriétés électriques et la stabilité de la température. Le tableau suivant fournit un aperçu comparatif des films diélectriques les plus répandus utilisés dans l'industrie. Cette comparaison est essentielle pour faire un choix éclairé, car le diélectrique dicte le comportement fondamental du condensateur.

Le tableau ci-dessous décrit les principales différences entre le polyester (PET), le polypropylène (PP), le naphtalate de polyéthylène (Pen) et les films de sulfure de polyphénylène (PPS). Par exemple, bien que le polyester offre un bon équilibre de coût et de performances pour les applications CC à usage général, le polypropylène est supérieur pour les utilisations à haute fréquence et à haute puissance en raison de son facteur de dissipation extrêmement faible. Inversement, le naphtalate de polyéthylène offre une meilleure stabilité de la température que le polyester, ce qui le rend adapté à des environnements plus exigeants.

Cette comparaison détaillée montre qu'il n'y a pas de "meilleur" diélectrique; Le choix dépend entièrement de l'application. Comprendre ces propriétés matérielles est un aspect fondamental du travail effectué à n'importe quel réputé Manufacture de condensateur de films DC , où l'accent est mis sur la correspondance du bon matériel aux besoins du client.

Considérations environnementales et opérationnelles

Au-delà des spécifications électriques, l'environnement de fonctionnement physique joue un rôle central dans la longévité et la fiabilité d'un condensateur de films en courant continu. Des facteurs tels que la température ambiante, l'humidité, la contrainte mécanique et les conditions de soudure doivent être méticuleusement évalués.

• Plage de températures: Chaque condensateur est évalué pour une plage de température de fonctionnement spécifique. Il est essentiel de s'assurer que cette plage englobe à la fois la température de fonctionnement en régime permanent et les pics thermiques potentiels dans l'équipement. L'exposition prolongée à des températures au-delà de la notation raccourcira considérablement la durée de vie du composant.
• Humidité et environnements durs:
• Pour les applications exposées à une humidité élevée ou à des atmosphères corrosives, des condensateurs avec une encapsulation robuste (par exemple, le revêtement en résine époxy, des cas métalliques hermétiquement scellés) sont nécessaires pour prévenir la pénétration de l'humidité, qui peut dégrader les propriétés diélectriques et entraîner une insuffisance catastrophique.
• Robustesse mécanique: La construction du condensateur doit résister aux vibrations et aux chocs mécaniques inhérents à son application. Par exemple, les condensateurs dans les systèmes automobiles ou aérospatiaux nécessitent des prospects spécialement conçus et une construction interne pour éviter la rupture.
• Exigences d'inflammabilité: Dans les applications critiques de sécurité, les condensateurs peuvent avoir besoin de se conformer à des cotes d'inflammabilité spécifiques (par exemple, UL 94 V-0) pour empêcher la propagation du feu en cas de défaillance des composants.

S'attaquer à ces considérations à l'avance est crucial pour Comment choisir un condensateur de films de liaison DC Pour une fiabilité à long terme, la garantie de la composante sélectionnée fonctionnera de manière cohérente tout au long de la durée de vie attendue du produit final.

Applications primaires et cas d'utilisation dans l'électronique moderne

La combinaison unique de propriétés proposées par les condensateurs de films DC en fait la composante de choix dans un spectre diversifié de systèmes électroniques. Leur capacité à gérer des tensions élevées, à présenter des pertes faibles et à maintenir la stabilité dans des conditions variables débloque les fonctionnalités qui sont difficiles à réaliser avec d'autres technologies de condensateur. De la conversion et du contrôle du pouvoir au traitement précis des signaux, ces condensateurs permettent silencieusement les progrès technologiques entre les industries. Cette section plonge dans les domaines d'application les plus importants, illustrant pourquoi une compréhension approfondie de ces utilisations est vitale pour tout ingénieur de conception ou spécialiste des achats avec un Manufacture de condensateur de films DC .

Systèmes d'alimentation et de conversion

La zone d'application la plus étendue pour les condensateurs de films CC est peut-être dans Power Electronics. Ce sont des composants fondamentaux dans les alimentations en mode commutateur (SMPS), les onduleurs, les convertisseurs et les lecteurs moteurs. Dans ces systèmes, ils remplissent plusieurs fonctions critiques qui sont essentielles pour un fonctionnement efficace et stable.

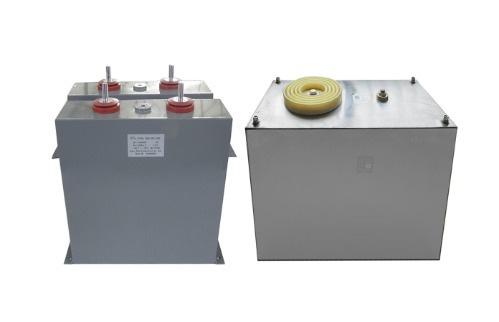

• Condensateurs de liaison CC: Dans les onduleurs et les convertisseurs qui changent DC en AC ou en une tension CC différente, le condensateur de liaison DC est positionné entre le redresseur et l'étape de l'onduleur. Son rôle principal est de stabiliser la tension du bus CC en absorbant et en fournissant des courants d'ondulation élevés, minimisant ainsi les fluctuations de tension. Il s'agit d'une application exigeante qui nécessite des condensateurs à faible ESR et ESL pour gérer les courants d'ondulation élevés sans chauffage excessif.
• Filtrage d'entrée / sortie: Les condensateurs de film sont utilisés à la fois aux étapes d'entrée et de sortie des alimentations pour filtrer l'interférence électromagnétique (EMI) et le bruit à haute fréquence. Cela garantit la conformité aux réglementations de compatibilité électromagnétique (EMC) et fournit une puissance propre aux composants en aval sensibles.
• Circuits de snobber: Utilisées sur des dispositifs de commutation comme les IGBT et les MOSFET, les condensateurs de snibber protègent ces semi-conducteurs en limitant le taux de montée de la tension (dv / dt) et en supprimant les pointes de tension qui se produisent pendant les transitions de commutation. Cette application exige des condensateurs avec d'excellentes propriétés d'auto-cicatrisation et une capacité de gestion des impulsions élevées.

Le processus de sélection pour Applications de condensateur de films à haute tension Dans Power Electronics, est particulièrement rigoureux, en se concentrant sur la résistance aux impulsions, la manipulation du courant RMS et la gestion thermique pour assurer la fiabilité inébranlable dans les infrastructures critiques.

Applications avancées et de niche

Au-delà de l'électronique de puissance traditionnelle, les caractéristiques supérieures des condensateurs de film permettent leur utilisation dans plusieurs champs avancés et de niche où les performances ne peuvent pas être compromises.

Systèmes d'énergie renouvelable

Dans les onduleurs solaires photovoltaïques (PV) et les convertisseurs d'éoliennes, les condensateurs de films CC sont utilisés dans le circuit DC-Link. Ils doivent fonctionner de manière fiable pendant des décennies sous des niveaux de puissance fluctuants et souvent dans des conditions environnementales difficiles. Leur longue durée de vie et leur stabilité en font un ajustement parfait pour ces applications d'énergie verte, où l'entretien et le remplacement sont coûteux et indésirables.

Véhicules électriques et hybrides (EV / HEV)

Les groupes motopropulseurs des véhicules électriques reposent fortement sur des condensateurs de films CC haute performance. Ils sont utilisés dans les onduleurs de traction principale qui conduisent les moteurs, dans les chargeurs embarqués et dans les convertisseurs DC-DC. Ici, ils doivent présenter des performances exceptionnelles sous l'environnement à haute température du capot et posséder l'intégrité mécanique pour résister à des vibrations constantes. C'est un domaine clé où la question de Condensateur de films vs condensateur en céramique pour la haute fréquence est réglé en faveur des types de films en raison de leur stabilité de capacité plus élevée et de leur manipulation de tension plus élevée.

Électricité pulsée et équipement médical

Des applications telles que les défibrillateurs, les machines IRM et les systèmes laser nécessitent des condensateurs qui peuvent décharger une très grande quantité d'énergie en un temps extrêmement court. Les condensateurs de films DC spécialisés, souvent avec des conceptions d'électrodes métallisées, sont conçus pour répondre à ces exigences intenses de décharge d'impulsions en toute sécurité et à plusieurs reprises.

Avantages par rapport aux technologies des condensateurs alternatifs

Lors de la conception d'un circuit, les ingénieurs ont le choix parmi plusieurs technologies de condensateurs, principalement en céramique, électrolytique (aluminium et tantale) et film. Chacun a sa place, mais les condensateurs de films DC offrent un ensemble convaincant d'avantages qui en font la solution préférée dans de nombreux scénarios. Comprendre ces avantages est essentiel pour apprécier leur proposition de valeur et justifie leur spécification dans les conceptions où les performances, la longévité et la sécurité sont primordiales. Cette analyse comparative mettra en évidence pourquoi les condensateurs du film surpassent souvent leurs alternatives, fournissant une justification plus claire pour leur sélection.

Film contre les condensateurs en céramique (MLCC)

Les condensateurs en céramique multicouche (MLCC) sont populaires pour leur petite taille et leur excellente réponse à haute fréquence. Cependant, pour de nombreuses applications CC, les condensateurs de film ont des avantages distincts, surtout en ce qui concerne Condensateur de films vs condensateur en céramique pour la haute fréquence applications d'alimentation.

• Stabilité de la capacité: Les condensateurs en céramique, en particulier ceux fabriqués avec des diélectriques de classe 2 (comme X7R, X5R), présentent un changement de capacité significatif avec la tension et la température de biais CC appliquées. Les condensateurs de films, en particulier le polypropylène, offrent des valeurs de capacité remarquablement stables dans des conditions électriques et environnementales variables, ce qui est essentiel pour les circuits de synchronisation, de filtrage et de résonance.
• Manipulation de la tension: Bien qu'il existe des MLCC à haute tension, les condensateurs de film sont généralement plus facilement disponibles et rentables pour les applications CC à haute tension (par exemple, au-dessus de 500 V). Ils ne souffrent pas non plus des effets microphoniques et piézoélectriques qui affligent les condensateurs en céramique.
• Mode de fiabilité et de défaillance: Les condensateurs de film sont connus pour leur propriété "auto-guérison", où une panne diélectrique localisée vaporise la métallisation environnante, isolant la faille et permettant au condensateur de continuer à fonctionner. Les condensateurs en céramique peuvent échouer le court-circuit, ce qui peut être catastrophique pour le circuit.

Film vs condensateurs électrolytiques

Les condensateurs électrolytiques en aluminium sont souvent choisis pour leur capacité élevée par volume et rentable. Néanmoins, les condensateurs de cinéma les dépassent dans plusieurs domaines clés, justifiant leur utilisation dans des applications plus exigeantes.

• Longévité et durée de vie: Les condensateurs électrolytiques ont une durée de vie limitée, souvent quantifiée en milliers d'heures, car leur électrolyte sèche progressivement. Les condensateurs de films, n'ayant pas d'électrolyte liquide, ont une durée de vie opérationnelle exceptionnellement longue, dépassant généralement 100 000 heures et ne sont pas soumis à des mécanismes d'usure de la même manière.
• Performance électrique: Les condensateurs de film ont une résistance de série équivalente beaucoup plus faible (ESR) et un facteur de dissipation inférieur à travers une large plage de fréquences. Cela les rend beaucoup plus efficaces dans les applications avec des courants d'ondulation élevés, la réduction de la génération de chaleur et l'amélioration de l'efficacité globale du système.
• Polarité et fiabilité: Les condensateurs électrolytiques sont polarisés, ce qui signifie qu'ils doivent être connectés à la polarité CC correcte ou échoueront. Les condensateurs de films sont non polarisés, simplifiant l'installation et éliminant le risque d'une défaillance de polarisation incorrecte. De plus, la construction robuste de condensateurs de films les rend moins sensibles aux chocs et aux vibrations.

Cette analyse souligne pourquoi pour Condensateur de films de puissance de longue durée de vie Exigences, comme dans l'automatisation industrielle ou les infrastructures d'énergie renouvelable, la technologie du film est le choix sans équivoque par rapport aux électrolytiques.

Assurer la fiabilité et les performances à long terme

La spécification d'un condensateur de films CC de haute qualité n'est qu'une partie de l'équation d'une conception réussie. Assurer sa fiabilité sur la durée de vie prévue du produit nécessite une attention particulière aux conditions de rétrécissement, d'installation et de fonctionnement. La robustesse inhérente des condensateurs du film peut être compromise par une mauvaise utilisation, conduisant à des défaillances sur le terrain qui auraient pu être facilement empêchées. Cette section décrit les meilleures pratiques et les considérations clés pour maximiser les performances et la longévité de ces composants dans vos systèmes électroniques. Adhérer à ces directives est une pratique défendue par chaque réputé Manufacture de condensateur de films DC et est essentiel pour construire des produits durables et dignes de confiance.

La pratique critique de la tension et de la rétrécation de la température

La dreatage est la pratique de l'exploitation d'un composant en dessous de ses limites maximales notées pour améliorer la fiabilité et prolonger sa durée de vie. Pour les condensateurs de films à courant continu, les deux paramètres les plus critiques à derater sont la tension et la température.

• Derration de tension: Il s'agit d'une pratique standard et fortement recommandée pour appliquer un facteur de rétrécissement d'au moins 20% à la tension CC nominale du condensateur. Par exemple, un condensateur évalué pour 100 V CC ne doit pas être soumis à des tensions continues supérieures à 80 V dans l'application. Cette marge explique les transitoires de tension, les pointes et l'usure diélectrique à long terme, réduisant considérablement la probabilité de dégradation diélectrique.
• Derration de température: De même, le condensateur doit être utilisé à une température bien en dessous de sa température maximale nominale. Garder la température centrale du condensateur (qui est la température ambiante plus le chauffage interne à partir du courant d'ondulation) au moins 10-20 ° C en dessous de la notation maximale peut augmenter considérablement sa durée de vie opérationnelle. En règle générale, pour chaque réduction de 10 ° C de la température de fonctionnement, l'espérance de vie d'un condensateur de film double approximativement.

Comprendre et mettre en œuvre Comment tester un Condensateur de films DC pour l'échec Faire partie d'un processus d'assurance qualité robuste, mais la prévention de l'échec grâce à un décollement prudent est une stratégie beaucoup plus efficace.

Recommandations de manutention, de stockage et de soudage

Les processus de manipulation physique et d'assemblage peuvent également avoir un impact sur les performances des condensateurs de film. Les directives suivantes du fabricant sont primordiales.

• Contrainte mécanique: Évitez de soumettre le corps du condensateur et en particulier les entraînements à une flexion excessive ou à une contrainte mécanique. Pour les condensateurs de plomb radiaux, les fils ne doivent être pliés pas plus près qu'une distance spécifiée (par exemple, 3-5 mm) de l'encapsulation pour éviter d'endommager le contact interne.
• Conditions de stockage: Les condensateurs du film doivent être stockés dans un environnement frais et sec. Bien qu'ils soient moins hygroscopiques que les MLCC, une exposition prolongée à une humidité élevée n'est toujours pas souhaitable. Pour les dispositifs de montage de surface, il est essentiel de suivre les instructions du niveau de sensibilité à l'humidité du fabricant (MSL) pour éviter le "popcorning" pendant la soudure de reflux.
• Profils de soudure: Adhérez strictement à la température de soudure recommandée et aux profils de temps fournis dans la fiche technique du fabricant. La chaleur excessive pendant le soudage des vagues ou de la reflux peut endommager la structure interne et faire fondre le film plastique diélectrique, dégradant définitivement les performances du condensateur.
