Custom Condensateur de shunt à haute tension Suppliers

Données techniques:

Condition d'utilisation

Facteur environnemental	Gamme admissible	Précautions
Température ambiante	-25 ℃ ~ 50 ℃	Faire fonctionner en dehors de cette gamme peut affecter la durée de vie du condensateur.
Humidité relative	≤ 85% rh	Des mesures de déshumidification sont recommandées dans des environnements à haute humidité.
Altitude	≤2000m	Les performances de sortie peuvent être affectées à des altitudes plus élevées.
Médium ambiant	Pas de gaz corrosifs, de poussière conductrice ou explosive	Évitez les environnements contaminés.
Vibration	Se conforme à la norme IEC60831-1996	Évitez les vibrations excessives.

Spécification

Matériau / couleur de cas	Acier inoxydable
Diélectrique	Film en polypropylène
Liquide d'isolation	Fluide non PCB
Tension nominale	1.05; 3.15; 6.6 / √3; 6.3; 10.5 / √3; 10.5; 11 / √3; 11 11/2; 12/2; 12 / √3; 12 24 / √3; 24kV.
Capacité nominale	100; 150; 200;; 300; 334; 400; 417; 500; 667kvar.

Les condensateurs de shunt à haute tension à haute tension, en utilisant une technologie avancée de films en polypropylène métallisé et d'évaporation sous vide, offrent des capacités d'auto-guérison exceptionnelles et une stabilité à long terme.

Doté de l'encapsulation [résine époxy / type sec], nos condensateurs offrent une résistance environnementale supérieure et un large éventail de valeurs de capacité pour répondre à divers besoins d'application.

Avec un large éventail de valeurs de capacité et un faible facteur de dissipation, ces condensateurs de shunt sont idéaux pour les systèmes électriques, les applications industrielles et les systèmes d'énergie renouvelable. Ils peuvent résister à des surtensions à haute tension et maintenir des performances stables sur une large plage de températures.

Fonctionnalité:

Facteur de dissipation [faible / ultra-low], nos condensateurs assurent une perte d'énergie minimale et une grande efficacité.
Large plage de température de fonctionnement de -25 ° C à 50 ° C,
Réponse transitoire [rapide / rapide], ce qui les rend idéales pour les applications nécessitant une commutation à grande vitesse.
Nos condensateurs peuvent résister à des surtensions de tension [élevée / extrêmement élevées] et offrir une opération fiable dans des environnements exigeants.

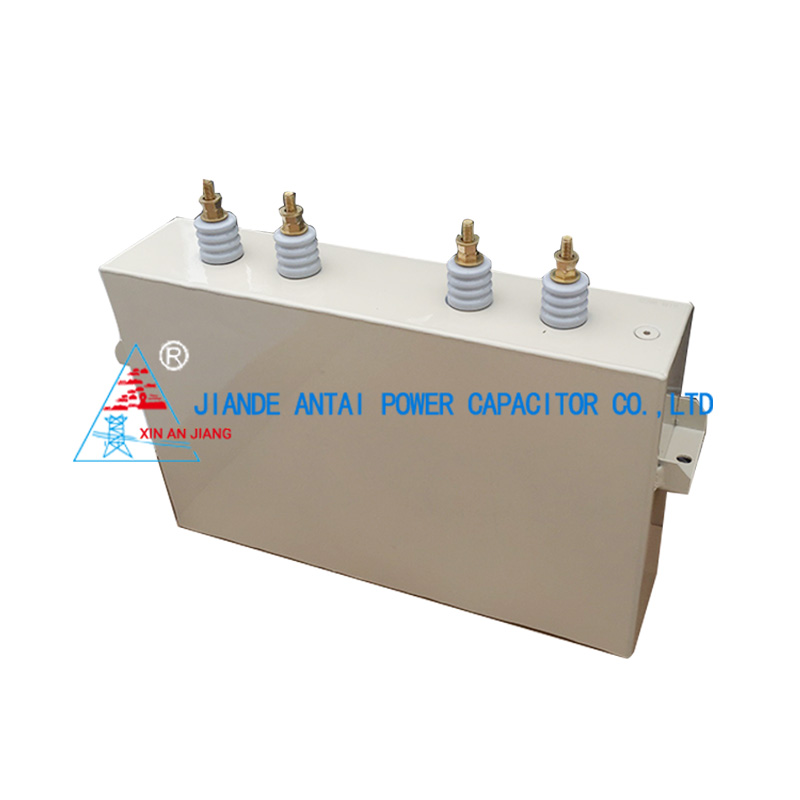

BFM Series Auto chauffage à basse tension Condensateur de shunt parallèle

Condensateur de films à haute tension BAM BAM

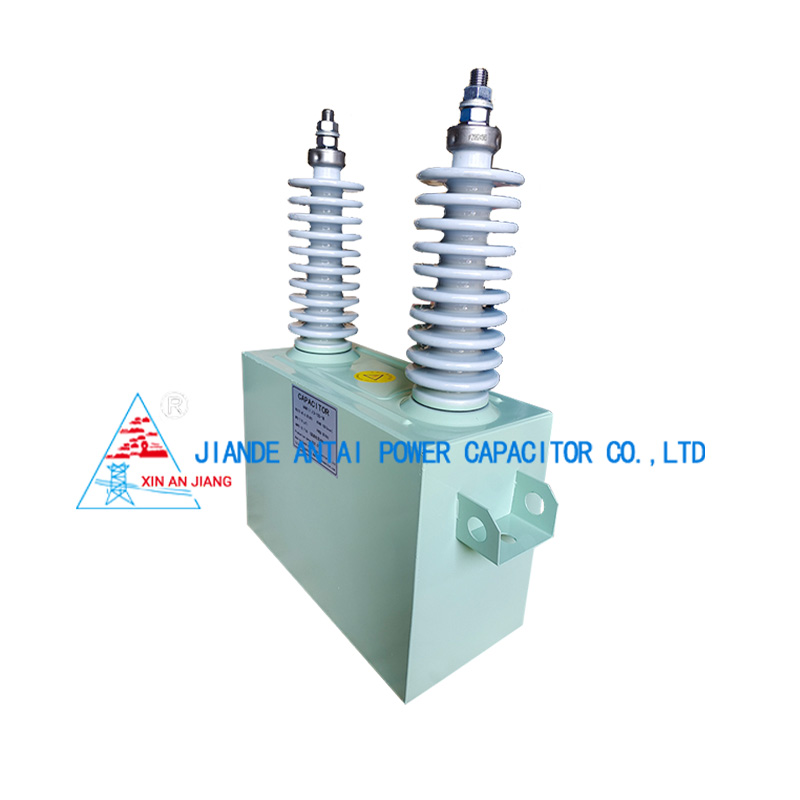

Condensateur de shunt de film en polypropylène à haute tension

Chauffage électrique Condensateur parallèle sec à haute tension

Film métallisé haute tension

Performances et tests de condensateur de shunt à haute tension

Pour garantir des performances optimales, les condensateurs de shunt à haute tension subissent des tests rigoureux pour répondre aux normes spécifiques. Les mesures de performance clés comprennent:

Tolérance à la capacité: la capacité mesurée doit être à ± 5% de la valeur nominale. Pour les condensateurs triphasés, l'équilibre de capacité, ou le rapport de la capacité maximale à minimale, ne doit pas dépasser 1,02. Cela garantit un stockage et une libération d'énergie cohérents.

Facteur de puissance: Le facteur de puissance, mesuré comme la tangente de l'angle de perte (Tan Δ), ne doit pas dépasser 0,0005 à la tension nominale et 20 ° C. Un faible facteur de puissance indique une perte d'énergie minimale pendant le fonctionnement.

Tension résiste: les terminaux de condensateurs doivent être capables de résister à une tension de 2,15 fois la tension nominale pendant 10 secondes lors d'un test de tension CA. Cela garantit la capacité du condensateur à gérer les surtensions de tension et les transitoires.

Option supplémentaire

Appliquer une couche de protection spéciale: revêtement en résine époxy

Utiliser un matériau résistant à l'humidité: Téflon

Augmentez la distance de chair de poule: empêchez les débits de surface.

Ajustez les paramètres de conception: s'adapter aux environnements à haute altitude.

Tous personnalisés.

Application

Ces shunt à haute tension Les condensateurs sont largement utilisés dans les systèmes d'alimentation pour la correction du facteur de puissance, le filtrage harmonique et la stabilisation de la tension.

Idéal pour les applications industrielles telles que les moteurs, les lecteurs de fréquence variables et l'électronique de puissance.

Bien adapté aux systèmes d'énergie renouvelable, y compris la production d'énergie éolienne et solaire.
